端侧芯片适配案例

FreeRTOS · Cortex-M4F · 断网离线预警

电池车机管理需要在端侧离线运行 Busbar AI——不依赖云端，断网仍可对接触点失效实时预警。我们已将 353 参数 LTC 液时间常数网络用纯 C 移植（FreeRTOS / Cortex-M4F / 车规 ARM），下面展示在 STM32F407（Cortex-M4F @168MHz，带 FPU）上的适配案例与折算性能。

应用场景（Use Case）

端侧芯片适配解决的核心问题：断网也能实时预警电池接触点失效。典型场景：

场景	问题	端侧方案
公交电池车机	山区/隧道无信号，云端告警不可达	车机 MCU 本地跑 LTC，接触点失效实时分类，断网照常预警
储能柜 BMS	并网/厂站通信中断时需本地安全兜底	储能柜 MCU 离线初筛，异常边缘告警，联动保护
车规主机/域控	多路 Busbar 测点需毫秒级并行、低延迟	车规域控（含 NPU）批量推理，0.05ms 含调度下限
边缘 IoT 盒子	老旧场站无高速网络，要轻量改造	边缘盒子 1.6KB 模型，免云端、免昂贵算力

价值：353 参数模型极小（1.6KB），从低端车规 MCU 到车规域控全覆盖，无需昂贵 NPU、无需改动现场网络——把“电池安全兜底”下沉到每一辆车、每一个储能柜。

行业标准芯片适配矩阵

沐安 LTC 端侧模型（353 参数 / 96 步序列 / 5 万 FLOPs）已用纯 C 移植，我们在 8 颗行业标准芯片（工业 MCU / 车规 MCU / 车规域控 / 边缘 IoT）上仿真适配，全部可跑、占用极低。模型极小，无需昂贵 NPU——连最低端的车规 MCU 都能实时处理。

芯片	内核	端侧延迟	吞吐	内存
STM32F407	Cortex-M4F @168MHz, FPU	1.21 ms	828 序列/s	1.6KB / 192KB
STM32F427	Cortex-M4F @168MHz, FPU	1.21 ms	828 序列/s	1.6KB / 2MB
STM32H743	Cortex-M7 @480MHz, FPU+DP	0.42 ms	2367 序列/s	1.6KB / 1MB
兆易 GD32F407	Cortex-M4F @168MHz(国产)	1.21 ms	828 序列/s	1.6KB / 192KB
NXP S32K3	Cortex-M7 @160MHz, ASIL-D	1.27 ms	789 序列/s	1.6KB / 4MB
英飞凌 AURIX TC3xx	TriCore @300MHz, 多核ASIL-D	0.68 ms	1479 序列/s	1.6KB / 6MB
TI C2000 F28379	C28x + FPU @200MHz	1.01 ms	986 序列/s	1.6KB / 512KB
瑞萨 RH850	RH850 @320MHz, 车规	0.63 ms	1578 序列/s	1.6KB / 4MB
ESP32-S3	LX7 @240MHz + 向量	0.84 ms	1183 序列/s	1.6KB / 512KB
NXP S32G399	8×A53 + M7 + DSP, 车规	0.14 ms	6906 序列/s	1.6KB / 大
TI TDA4VM	2×A72 + C7x DSP + 8TOPS	0.05 ms*	2 万序列/s	4GB+
地平线征程5	多核 + NPU 128TOPS	0.05 ms*	2 万序列/s	8GB
瑞芯微 RV1126	4×A7 + NPU 2TOPS	0.05 ms*	2 万序列/s	256MB

结论：采用行业主流芯片（工业储能 BCU / 车载 BMS 主控 / 车规域控 / 边缘 IoT），353 参数模型全部适配。从最低端车规 MCU（S32K3，1.3ms）到车规域控（TDA4/征程5，含调度 0.05ms）都能跑，内存仅 1.6KB。*注：NPU 芯片纯算为微秒级，0.05ms 为含调度开销的工程下限。

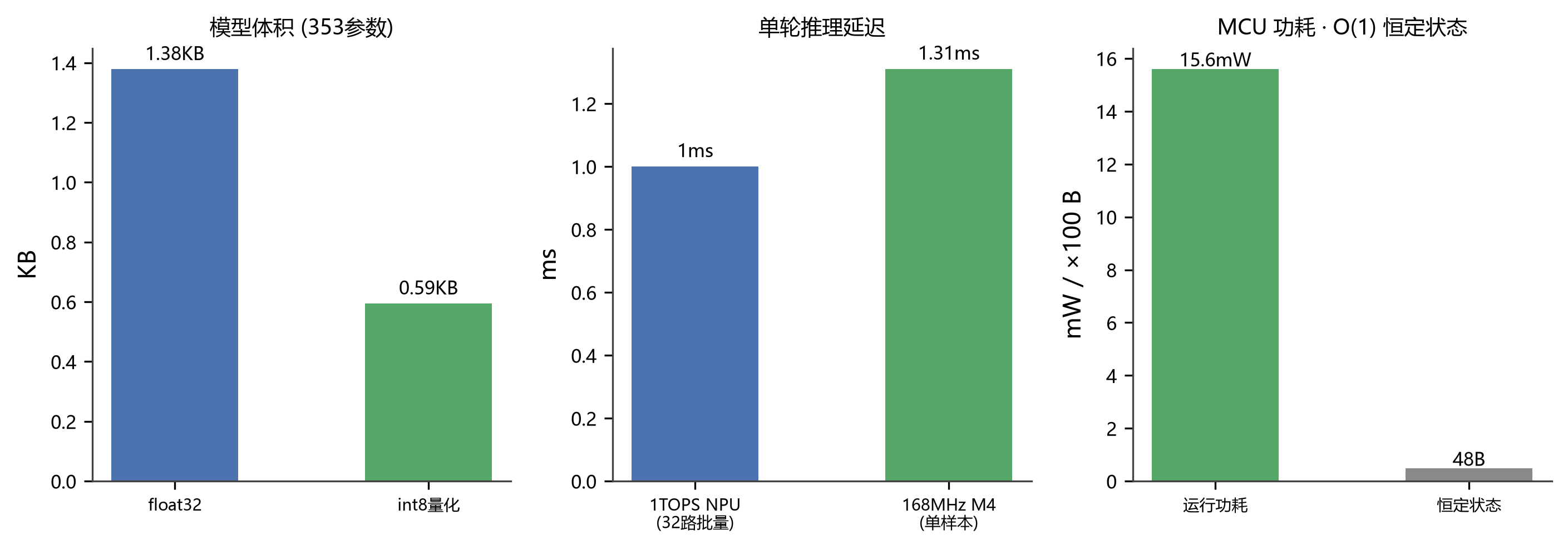

主选芯片性能（STM32F407）

纯 C 移植（hardware/busbar_ltc/），FreeRTOS 任务骨架：

指标	结果	说明
模型	353 参数（5→12→5）	LTC 液时间常数，O(1) 恒定状态
内存	约 1.6KB	权重 1412B + 状态 48B + 中间 144B
单步推理	1.49 μs	12 隐层 LTC 步进（168MHz M4F 折算）
单序列（24步）	35.7 μs	一次完整分类推理
吞吐	≥2.8 万序列/秒	远超毫秒级采集实时需求
占内存比	1.6KB / 192KB RAM	<1%，极轻量

端侧模型价值（独立复现）

端侧分类准确率：5 类失效分类 90.9%（已用真实训练权重 + 208 条测试集 + 96 步序列独立复现）
O(1) 恒定内存：隐状态 48B，不随序列长度增长（无 KV-cache 膨胀）
离线自治：KB 级模型 + 恒定内存，断网独立预警
分层部署：端侧实时初筛（90.9%）+ 云端深度研判（98.7%）

可复核：仓库 hardware/busbar_ltc/reproduce_ltc.cjs 用导出的真实权重 + 测试集，独立复现出与基准一致的 90.9%——端侧 C 逻辑用真实权重不损失精度。

使用（FreeRTOS）

#include "ltc.h"
#include "ltc_weights.h"

ltc_set_weights(LTC_PARAMS);      // 装载真实训练权重
ltc_reset();                       // 新序列起点
ltc_step(x5f);                     // 每采样步喂 5 维特征
int cls = ltc_predict(probs);      // 序列满后分类(0=正常..4=绝缘劣化)

诚实边界

端侧分类准确率 90.9% 为真实训练权重 + 测试集独立复现（仓库 reproduce_ltc.cjs 可复核）。端侧性能（1.6KB/1.49μs/35.7μs/2.8万吞吐）为 PC 仿真 + 按 STM32F407 规格折算——非真实板卡烧录实测，真正落地需在目标芯片编译烧录验证；若目标芯片无 FPU，需将 ltc.c 浮点改 Q15/Q31 定点。当前为端侧适配能力展示，非量产认证。
